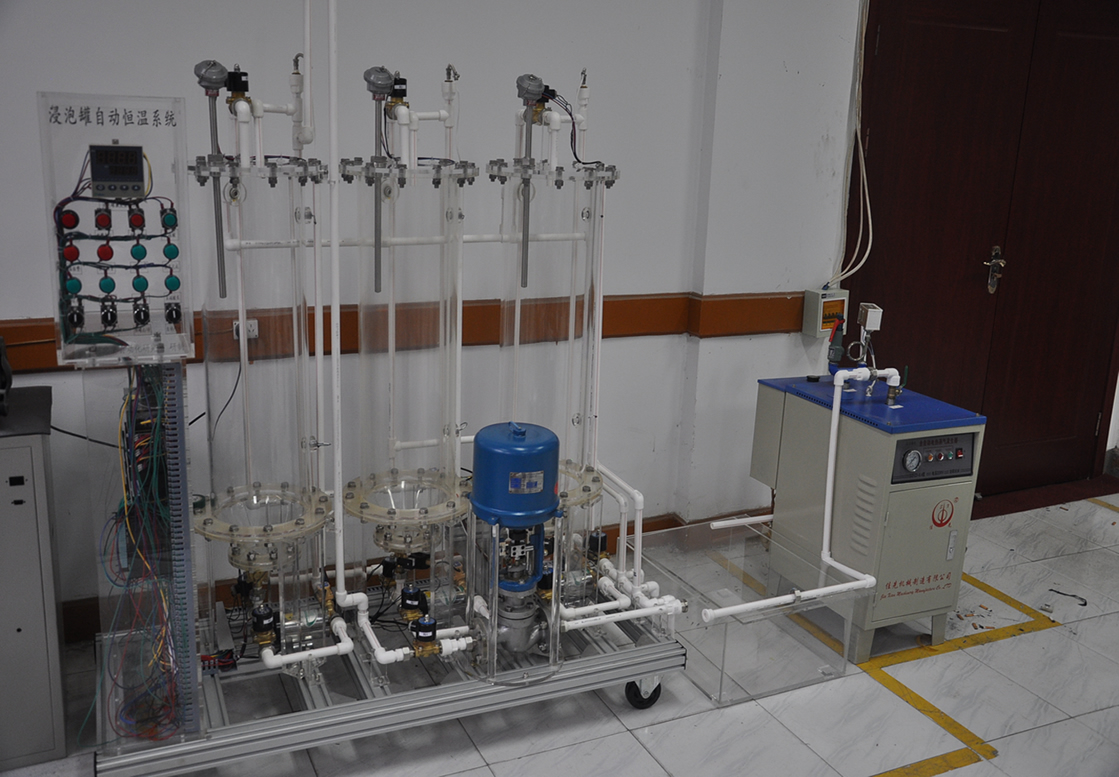

“玉米浸泡工序自動控制系統”是由河北省自動化研究所開發的，具有自主知識產權的自動化系統。主要是為了解決淀粉生產企業浸泡工序玉米出現“糊料”和淀粉收率低的實際問題，能夠?qū)崿F(xiàn)玉米浸泡罐的自動加酸、自動升溫、自動保溫、自動倒罐和自動排漿等功能，使整個玉米浸泡工序?qū)崿F(xiàn)自動化操控。
該系統采用PLC進行集中控制，通過在線檢測亞硫酸溶液的溫度、浸泡時間、浸泡罐內溫度、液位以及循環液的溫度等主要技術參數的變化，由傳感器采集數據，上位機分析數據、綜合運算、形成指令，調控蒸汽流量調節閥的進給量、各循環泵和電磁閥的啟停，實現玉米浸泡工序的自動化作業。
技術指標
★ 加酸時間：20～60min,可預置；
★ 加酸溫度：25～50℃，可預置；
★ 升溫時間：200～300h，可預置；
★ 溫度控制精度：0.5℃；
★ 溫度控制范圍：30～60℃，可預置；
★ 倒罐、排漿時間：可預置；
★ 具有故障自診斷及預警功能；
★ 具有手動/自動切換檔。
系統功能
? ★ 對亞硫酸泵及各浸泡罐亞硫酸進給閥門的自動控制。
? ★ 對加熱亞硫酸蒸汽流量調節閥進行自動控制。
? ★ 對浸泡罐內玉米裝載量進行檢測，對浸泡罐液體的液位進行檢測，并設置限位給予警示。
? ★ 對浸泡罐內的溫度進行檢測，并控制罐內溫度保持恒定。
? ★ 對蒸汽流量調節閥進行自動調控。
? ★ 根據需要可自動/手動控制，檢測循環液的溫度，并設置溫度限制，超出給予警示。
? ★ 對各個排漿閥門進行系統化自動控制，確保合理倒罐，并即時顯示倒罐狀態。
